úterý 29. listopadu 2016

Zvukové moduly pro kolejiště

Zvukových modulů pro modeláře je mnoho druhů a využití. Mne zaujal ten nejjednodušší způsob jak ozvučit část kolejiště nějakým zvukem /podkresem/ který umocní modelovou scenérii. Teď někteří řeknou: "Stačí použít zvukový dekoder a jeto." Ale proč dávat 2500 CZK za něco co není potřeba až tak drahé a zvukový dekodér si přeci jen asi ve většině případů nepřehraji sám, pokud se rozhodnu upravit zvuk. K tomuto jsem nalezl na Aliexpressu zvukový modul - Název: Smart Electronics TF card U disk MP3 Format Decoder Board Module Amplifier Decoding Audio Player.

Parametry modulu:
- Vstupní napětí: 3,3 až 5V při 70 až 200 mA dle výstupní hlasitosti (pro napájení používám modul DC->DC LM2596, možno koupit taky na Ali)
- Podpora MicroSD karet dle výrobce až 64 GB, testováno s 32 GB kartou, ale používám staré karty např. 64 MB, nadprůměrně dostačující :D
- Výkon zesilovače cca 1 W při 3,3 V a 3 W při 5 V napájení
- Ideální repro 3 W 4 Ohmy (používám repro 2W 4ohmy se seriovým odporem 68 Ohmu z důvodu ponížení hlasitosti)
- Modul obsahuje ovládací prvky - hlasitost, přeskakování písniček, opakování a play/pause
- Výstupy pro sluchátka a svorkovnice pro repro /mono/
- Cena cca 25 CZK

Funkce:
Po připojení napětí modul začne automaticky přehrávat obsah na SD kartě dle názvu skladeb. Přehrává v defaultní hladině hlasitosti a automaticky pokračuje na další skladbu. Já do jednoho modulu vkládám vždy jednu skladbu /např. zvuk přírody/. Tedy po připojení modulu mi to začne automaticky přehrávat zvuk a následně jej vypnu. Modul se nechá napájením napojit i na dekoder příslušenství a tak docílit jeho spouštění přes DCC, ale to je už na možnostech modeláře.

Knihovna zvuků:

Zvuky pro kolejiště

Knihovna zvuků pro železniční modeláře:

Lidé:
Broušení kosy v1.0
Kosení trávy v1.0

Ostatní:
-

Příroda:
Krávy na pastvě v1.0

Hlášení nádražního rozhlasu:

Ztráta lopatky na uhlí v1.0
Vlak je vyprodán v1.0
Stanice Moravany, vlak od Chrudimi v1.0
Gong začátek hlášení - uni v1.0
Gong konec hlášení - uni v1.0

Hlášky z filmů:

-

Přejezdová zařízení a upozornění:
Přejezdové zařízení SSSR - houkačka
Přejezdové zařízení AŽD 71 - typ 1
Přejezdové zařízení AŽD 71 - typ 2
Přejezdové zařízení AŽD 71 - typ 3

Zvuky kompletní:
Kompletní zvuk - louka, krávy a kosení trávy v1.0


Na doplnění zvuků pracujeme!



Zvukový modul a informace o jeho nastavení zde: http://kolejiste.blogspot.com/2016/11/zvukove-moduly-pro-kolejiste.html



neděle 20. listopadu 2016

Výstava železničních modelů Hradec Králové listopad/2016

Dne 18. listopadu 2016 jsme zavítali na výstavu železničních modelů a kolejišť v Hradci Králové na nádraží ČD. Přivítalo nás příjemné sklepní zázemí místního železničně modelářského klubu. Nejvíce naše oči poutalo kolejiště H0 ve tvaru "L", které kombinuje dopravu normálního rozchodu s úzkokolejkou a tramvajovou dráhou. Dále zde byla k vidění kolejiště TT a další rozpracované kolejiště s Americkým motivem krajiny a dislokací. Pro nejmenší bylo připraveno minikolejiště G a O "Merkur".

neděle 2. října 2016

Blikač NE555 - pro světelné návěstidlo - omezení rychlostí 40/60 km/hod

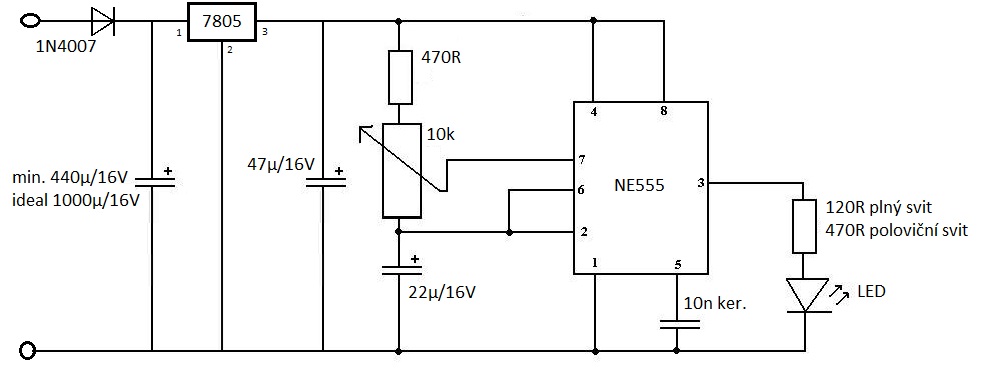

Jednoho dne jsem byl požádán o pomoc s obvodem blikače pro světelné návěstidlo pro omezení rychlosti 40 km/hod. Klasické blikače přes tranzistor jsou vhodné, ovšem mě se lépe pracuje s časovači. Použil jsem základní zapojení pro časovač NE555. Obvod obsahuje potenciometr, kterým lze nastavit rychlost blikání do skoro absolutního svitu. Celé zapojení jsem provedl s možností vstupního napětí 8 - 15V stejnosměrného i střídavého napětí. Pokud by jste měli vstupní napětí v rozmezí 16 - 35V je potřeba vyměnit kondenzátor mezi usměrňovací diodou a stabilizátorem za jiný na vyšší napětí z 16V na 35V. Dále lze pomocí změny hodnoty kondenzátoru u potenciometru měnit rychlost blikání v nejnižší poloze. Pokud 22M/16V vyměníme třeba za 47M/16V tak spodní blikání je skoro dvakrát pomalejší. Pro zapojení ve světelném návěstidle nám dostačuje onen kondenzátor 22M/16V, případně 47M/16V. Výslednou rychlost blikání si jemně doladíte na potenciometru. Celé obvod nám napájí LED diodu k klasickým odběrem do 20mA (na návěstidle žlutá) a zle ji regulovat jas změnou odporu u diody. Hodnota 120 ohmů odpovídá cca plnému svitu diody. Vím, že někteří modeláři nemají rádi svítící kužely před návěstidly a tak svit regulují a tak výměnou tohoto odporu za cca 330 nebo 470 ohmů docílíme cca polovičního svitu LED diody, avšak záleží na typu diody. To si každý ale doladí dle sebe a ostatních led v obvodu. Na videu můžete vidět celou funkci:
Ve videu je zapojení bez stabilizátoru, proto vstupní napětí 5V.

úterý 20. září 2016

Minimaus (DCC ovladač) od Paco

Jak se mi rozrůstá kolejiště, hledám alternativní možnosti ovládání kolejiště a jednou možností je přidání další ovladače mimo Multimaus od Roco. Na internetu jsem nalezl návod na stavbu Minimaus od Paca. Návod naleznete zde: http://usuaris.tinet.cat/fmco/lokmaus_en.html Stavba mi přišla v celku jednoduchá a tak jsem si nechal vyrobit plošný spoj a nakoupil součástky. Vše sice trvalo měsíc, ale nákup potřebného z Číny se vyplatil a cena za vše nepřesáhla 250 CZK. Jeden večer u mikro pájky jsem sesadil plošný spoj a pustil se do testování. Ovladačka po zapojení nepracovala tak jak má, což opětovné usazení PIC švába odstranilo závadu v kontaktech. Následně jsem celé zařízení instaloval do krabičky která navíc stála 45 CZK. Tedy celková cena je 295 CZK. Verze firmware je v. 2B - což umožňuje řízení 256 lokomotiv, 999 příslušenství a funkce F1 až F12. Na ovládacím panelu se mi velice líbí
 možnost zastavení vlaku jedním tlačítkem, tedy jedním stisknutím klávesy vlak zastaví dle brzdící křivky. O tom se může Roco Multimaus jen nechat zdát a stále musíte točit dokola kolečkem :) Jediný problém je s číslováním příslušenství, tedy dle Roco výhybka 5 je na ovladači Minimaus výhybka číslo 1. Což mi nevadilo, jelikož adresy 1 až 4 nemám pod systémem Roco obsazeny. Dále myš neumí uložení lokomotiv a tak vždy vyvoláváte lokomotivu zadání příslušného čísla adresy. I tak mi to, ale přijde rychlejší jak hledání v seznamu Multimaus. Na závěr porovnání obou myší.
Vše potřebné najdete na webu Paca včetně HEX do PIC.

úterý 13. září 2016

Bandáže pro lokomotivy za desetník

Nevím jak jste na tom s bandážema na lokomotivy, ale už mne nebavilo kupovat předražené gumičky co buď ztvrdnou (soukromý prodejci) a nebo se trhají (Roco). Osobně jsem to vymyslel po svém. Pro všechny hnací vozidla používám tuto jednoduchou fintu. Ve nejmenovaném obchodě koupíte toto: Ohebná izolační silikonová trubička IEC 60684-3-123 8/0,7 - pro Roco ji řežu žiletkou na cca 1,2 mm široké kroužky a pro Piko cca 1,5 mm jelikož, třeba Čmelda má větší kola tak se trochu více natáhne. Bužírka je sice čirá, ale na vozu to není vůbec vidět. Adhéze lepší a světe div se, ani jedna mi zatím neprdla, kdy za tu dobu co je tam mám bych už minimálně jednu měnil :D A jako perličku uvádím mého Sergeje od Pika, kdy origo motor nahradila Mashima a řídí ho Lenz Silver, se zvětšila síla na dvojnásobek :D A cena? necelých 30 korun za metr :D tedy stovky bandáží za necelý tři pětky :D

Rozpojovač spřáhel

Již nějaký čas jsem se trápil jak vytvořit pevný, funkční a použitelné řešení rozpojovače pro své kolejiště. Postupným bádáním jsem tak trochu využil dekodéru pro serva od Paca. Nakonec jsem si vystačil opravdu s málem věcí:
1) servo dekoder
2) servo
3) přechodový můstek v mém podání od ES Pečky
4) svářecí drát z céóčka :D
5) desky DPS (plošňáky)
6) mosazná trubička
7) čokoláda (elektrikářská propojka)

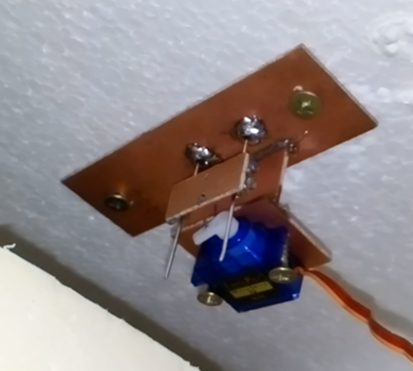

Výroba je vskutku jednoduchá. DPS jsem provrtal a naletoval dvě trubičky jako prostup deskou kolejiště. Do přechodového můstku zalepil svářecí drát a ohnul dle potřeby. Zasadil do desky pod kolej. Zasunul přechodový můstek a konce zespodu propojil čokoládou naletovanou na kousek DPS. Přes další kousek drátu jsem připojil servo a nastavil posuv drátkem a kladkou na servu na požadovaný výsuv. Taky se nechá nastavit délka v PIC do souboru HEX při programování servo-dekodéru. No a zde již dílo hotovo na obrázku.  Dále na přiloženém videu můžete vidět funkci.


neděle 28. srpna 2016

749 v čele rychlíku - zvuky Jacek

Do vozového parku přibyla nová osobní lokomotiva 749. Jako první v našem depu kompletně ozvučena sadou zvuků Jacek - 749 tlumená.




neděle 10. července 2016

Airbrush pistole 180 Made in china

Stříkací pistole označením "180" - dle vzhledu by se mělo jednat o typ stejný jako je Fengda DB-180. Nechá se sehnat z číny za necelých 500 CZK v sadě s 0,2; 0,3 a 0,5 tryskou a příslušenstvím, oproti ceně cca 1200 CZK s jednou tryskou v CZ.


Pistoli jsem testoval na dvou typech barev. Balakryl ředěný vodou a ředidlovky Revell, oba typy barev prošli na jedničku a neshledal jsem žádný problém jak u pistole, tak příslušenství. Pistole je oproti standardnímu typu super ve vlastní regulaci vzduchu do trysky a tak si člověk nastaví ten nej poměr který se hodí dané barvě. S tryskou 0,3 na které jsem nejvíce testoval uděláte čáru od 1 mm tlustou a víc dle zručnosti. Osobně mohu doporučit, že za tuto cenu je to bezkonkurenční pracant a ve spojení s kompresorem mé výroby tak pistole dotvořila komplet pro barvení modelů a všeho možného.

Airbrush - kompresor z ledničky 2

Již v předchozím článku jsem popisoval domácí výrobu airbrush kompresoru. Tento stroj své výroby jsem ještě trochu vylepšil. Předchozí článek je zde:

Vylepšení kompresoru jsem vzal trochu od podlahy, jelikož se mi podařilo získat vzdušník, který se údajně používá jako vyrovnávací na návěsech. Dále jsem z číny koupil tlakový spínač s odfukem a tak již nebyl problém se do toho dát.

Vzdušník z hasičáku letěl do šrotu. Vodovodní šroubení do šuplíku a pro armatury jsem si zajel do jedné firmy ve Slatiňanech, kde mi i poradili jakou přechodku a co koupit. Aktuálně je kompresor o dost menší (užší).

Funkce: při zapnutí natlakuje na 8,2 bar a vypne. Při ztratě tlaku na 4 bary se opět sepne a dotlakuje. Po dotlakování se pomocí odfuku a zpětného ventilu vypustí tlak z plnící hadice za kompresorem, což při dalším sepnutí se kompresor rozbíhá od nulového tlaku. Tedy se sepne vždy. Tlakový spínač je nastavitelný cca do 10 bar. Jelikož atest na vzdušníku uvádí 9 bar, aktuální nastavení z výroby na tlak 8,2 bar mi dostačuje.

Výhody oproti minulé verzi:
Rychlejší tlakování vzhledem ke změnšení vzdušníku. Prace ve vyšším tlaku vzdušníku, tedy se mi nevypotřebovává tolik vzduch a vydržím déle stříkat v kuse, což je teď již tak dlouho, že stejně dřív nebo později udělám pauzu ve stříkání vlivem třeba dojití barvy. Jednodušší zapojení. Možnost jednoduchého odkalení vzdušníku. Menší provedení.

Nevýhody: vyšší náklady.

130,- tlakový spínač na Ali
250,- fitinky, hadička a zpětný ventil

Pro porovnání: (původní verze vlevo a nová verze vpravo)

Další foto:


středa 23. března 2016

Výstava železničních modelů Pardubice 20. března 2016

V neděli jsme zavítali na výstavu KŽM Praha do Ideonu v Pardubicích. Velkým lákadlem bylo modulové kolejiště TT.







Foto naleznete zde: http://momentky.rajce.idnes.cz/Vystav_modelu_KZM_Praha_-_Pardubice_20._brezna_2016


neděle 31. ledna 2016

Výstava železničních modelů Chrudim

Dne 31. ledna 2016 jsme navštívili výstavu železničních modelů v Chrudimi, pořádanou Chrudimským spolkem železničních modelářů.

Fotky z akce naleznete zde, pod tímto odkazem.

úterý 5. ledna 2016

Video ze stavby kolejiště Vejrov

Zde uvádím dvě ukázky z kolejiště.
1) Chod točny řízení krokovým motorem přes vlastní ovladací panel nezávislé na DCC:

2) Světelná návěstidla typ SSSR ovládané DCC přes modul http://dcckoleje.marekiss.cz/peco.html:
